包裝設計開工之前，設計師問你：「刀模圖有了嗎？」
你愣住，那是什麼？
刀模圖是包裝攤平之後的那張結構圖。 沒有它，設計師畫得再好，折起來都可能不對。
這篇講四件事：它是誰畫的、線怎麼看、設計師拿到之後做什麼、三個最常見的錯誤。
刀模圖是什麼
刀模圖是包裝攤平之後的結構圖，標出哪裡要裁切、哪裡要壓線折起、哪裡是黏合處與出血範圍，設計師照它排版，工廠照它做刀模。
它也常被叫作「展開圖」或「版型」。 名字不同，講的是同一張圖。
一個盒子能不能折得起來，在這張圖上就決定了。
刀模圖是誰畫的
通常是印刷廠或盒廠提供，不是設計師畫的。
原因很實際：紙的厚度、盒型、工廠的機台，都會影響每一條線的位置。
同一個尺寸的盒子，換一種紙，壓線的位置就可能要動。 所以由實際要生產的那一家提供最準。
印刷廠通常會提供常見品項的版型下載。健豪印刷的完稿說明裡，就有好幾個品項寫著「請上本公司網站下載版型完稿」「請勿任意變更版型的開口方向」。
設計師的工作是照著它排版，不是去改它。
這也是為什麼要先決定印刷廠，再開始設計包裝。 順序反過來，前面的版面可能整個要重排。
線怎麼看：裁切、壓線、出血
刀模圖上的線，大致分成三種意思。
| 線 | 代表什麼 | 設計時要注意 |
|---|---|---|
| 裁切線（刀模線） | 成品的外緣，會被切掉 | 重要的字與 Logo 不要貼著它 |
| 壓線（摺線） | 要折起來的地方 | 圖案跨過去會被折斷 |
| 出血線 | 圖案要延伸到的外框 | 底色與滿版圖要畫到這條線 |
出血是什麼？ Adobe 對出血的說明寫得很清楚：出血區域讓位於頁面邊緣的物件能延伸超出裁切線，補償列印或裁切過程中的輕微不對齊。
白話講：刀子一定會偏一點，出血是讓它偏了也不會露白。
那線是什麼顏色？沒有全業界統一的標準。
每一家的圖例都不一樣。例如健豪的完稿說明在其中一個品項寫：成品為粉紅線（刀模線），完稿請做至黑色線（出血框）。
換一家，顏色可能就換了。拿到刀模圖，第一件事是看圖例，不要憑印象猜。
設計師拿到之後做什麼
第一，把刀模線放在獨立的圖層，鎖起來不動。
健豪的完稿說明也寫，完稿時要把印刷的圖文與刀模線分別群組，連同刀模線一併送印。
第二，在每一面標上它是哪一面。
正面、背面、側面、蓋子、底部。攤平的時候很容易搞錯哪一面朝上、哪一面是倒過來的。
第三，在展開圖上排版。
這一步最花時間。平面設計畫的是一個版面，包裝畫的是一個攤平的立體結構。
展開圖為什麼是包裝設計費的價差主因，我寫在包裝設計費用怎麼算。
第四，印出來，折一個白樣。
螢幕上看起來很漂亮的展開圖，折起來比例可能不對。 折一個白樣放在手上轉一圈，是最便宜的檢查。

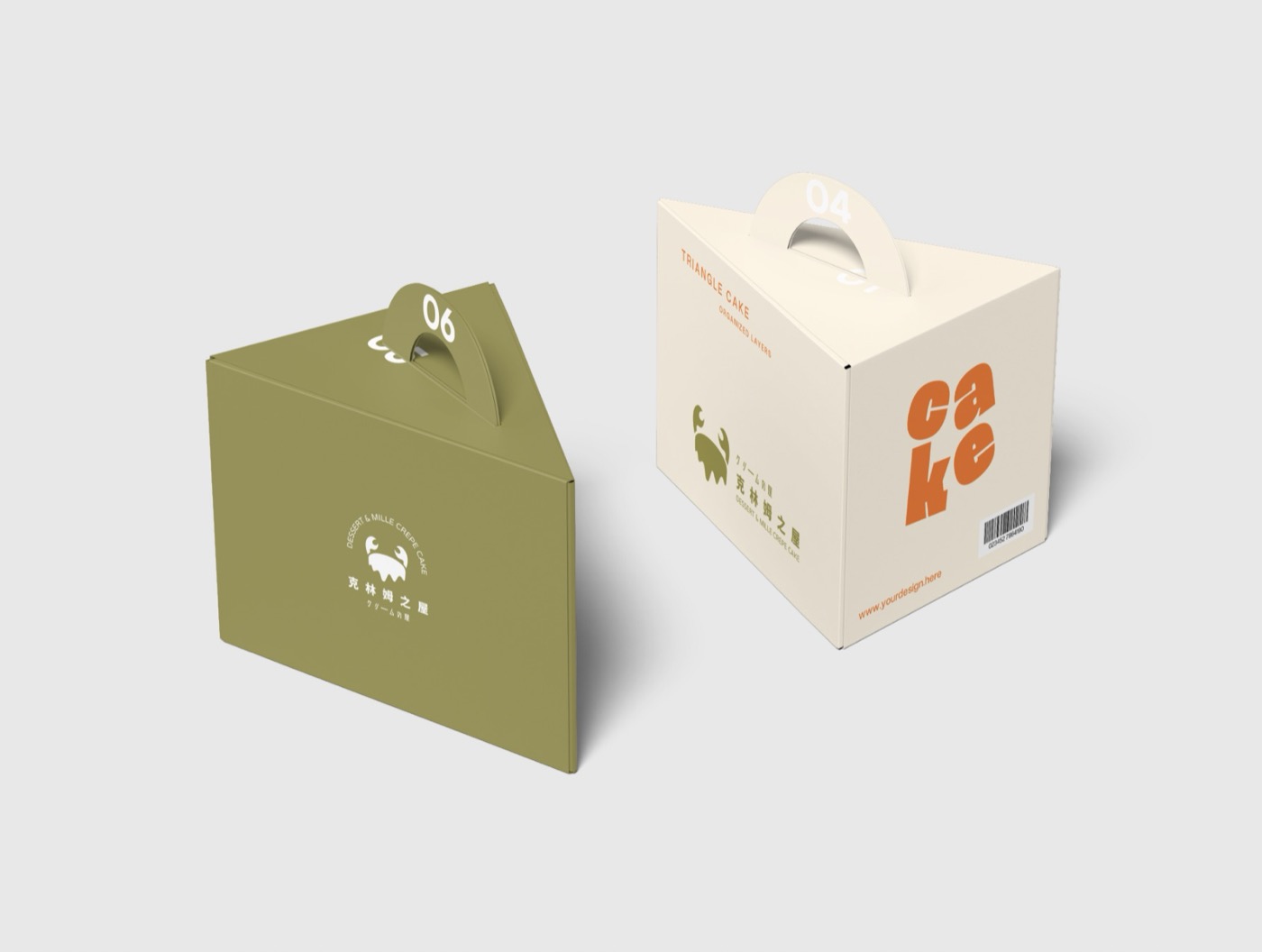

同一個品牌的兩款提盒，一個三角形、一個方形。螢幕上看起來很漂亮的展開圖，折起來比例可能不對。
沒有刀模圖先做設計，會出什麼事
最常見的情況是：版面做好了，拿到刀模圖才發現尺寸不合。
正面比想像中窄、側面比想像中寬、蓋子蓋上去剛好遮住 Logo 的上半部。
那時候不是調一調，是重排。
食品包裝還多一層麻煩：法定標示要先在刀模圖上留好位置。 哪一面放品名、哪一面放營養標示，要在排版前就決定。
那一段我寫在食品包裝設計前先確認標示。
有上架日期的禮盒更要早。刀模圖要在時程的哪一步拿到，我寫在禮盒設計要提前多久。

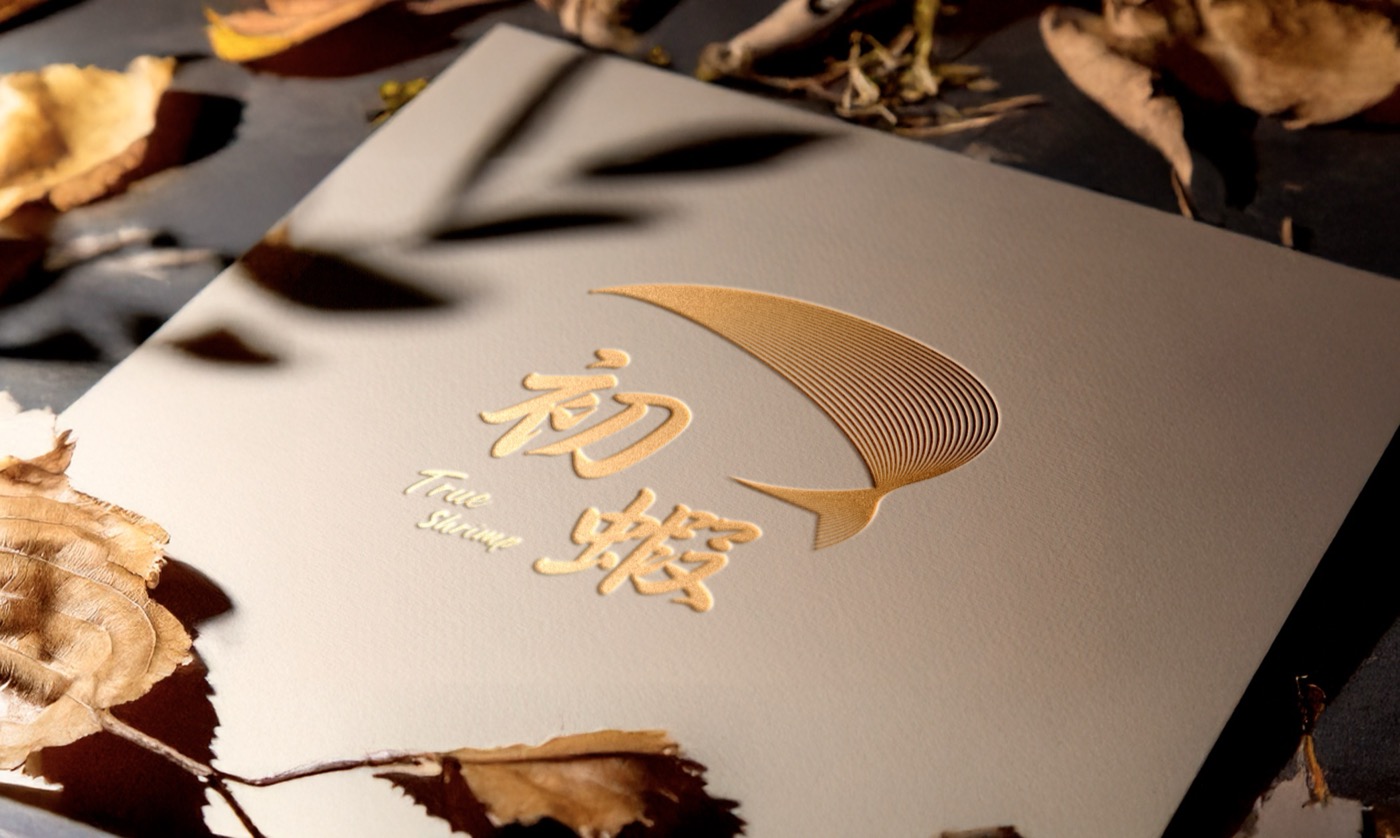

禮盒的盒面燙金標誌。有上架日期的禮盒更要早。
三個常見錯誤
一、在糊頭區放字。
糊頭是盒子要上膠黏合的那一條。印在上面的東西，黏起來之後就看不到了。
健豪在信封的完稿說明裡特別提醒：背面若有圖文，要注意糊份是否會蓋住，建議先自行糊成確認。 盒子也是一樣的道理。
二、Logo 跨過壓線。
壓線是要折起來的地方。Logo 剛好跨在上面，折起來就是一半在正面、一半在側面。
而且折的地方紙會微微隆起，細線與小字在那裡最容易斷。

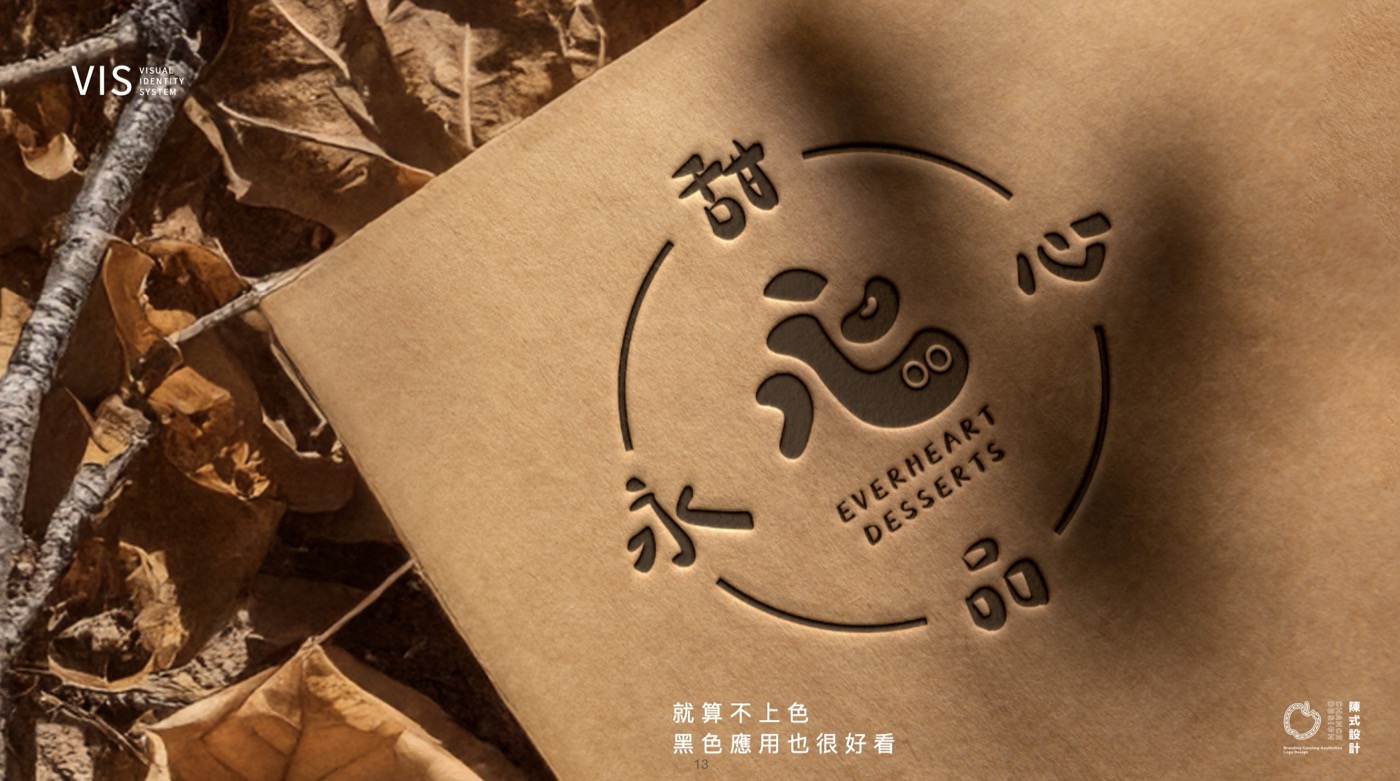

圓形標誌整個落在盒面這一面，沒有跨到側面。壓線是要折起來的地方。
三、忘記出血。
底色只畫到裁切線，刀子一偏，邊緣就露出一條白。
出血要留幾公釐，每家不一樣。 以健豪為例，貼紙那一段寫的是出血一律 1.5 公釐，其他品項各有規定。以你那一家的刀模圖為準。
刀模圖要跟著檔案一起留
刀模圖不是用完就丟的東西。
下一批要加印、要換一家印刷廠、要改版，都會需要它。

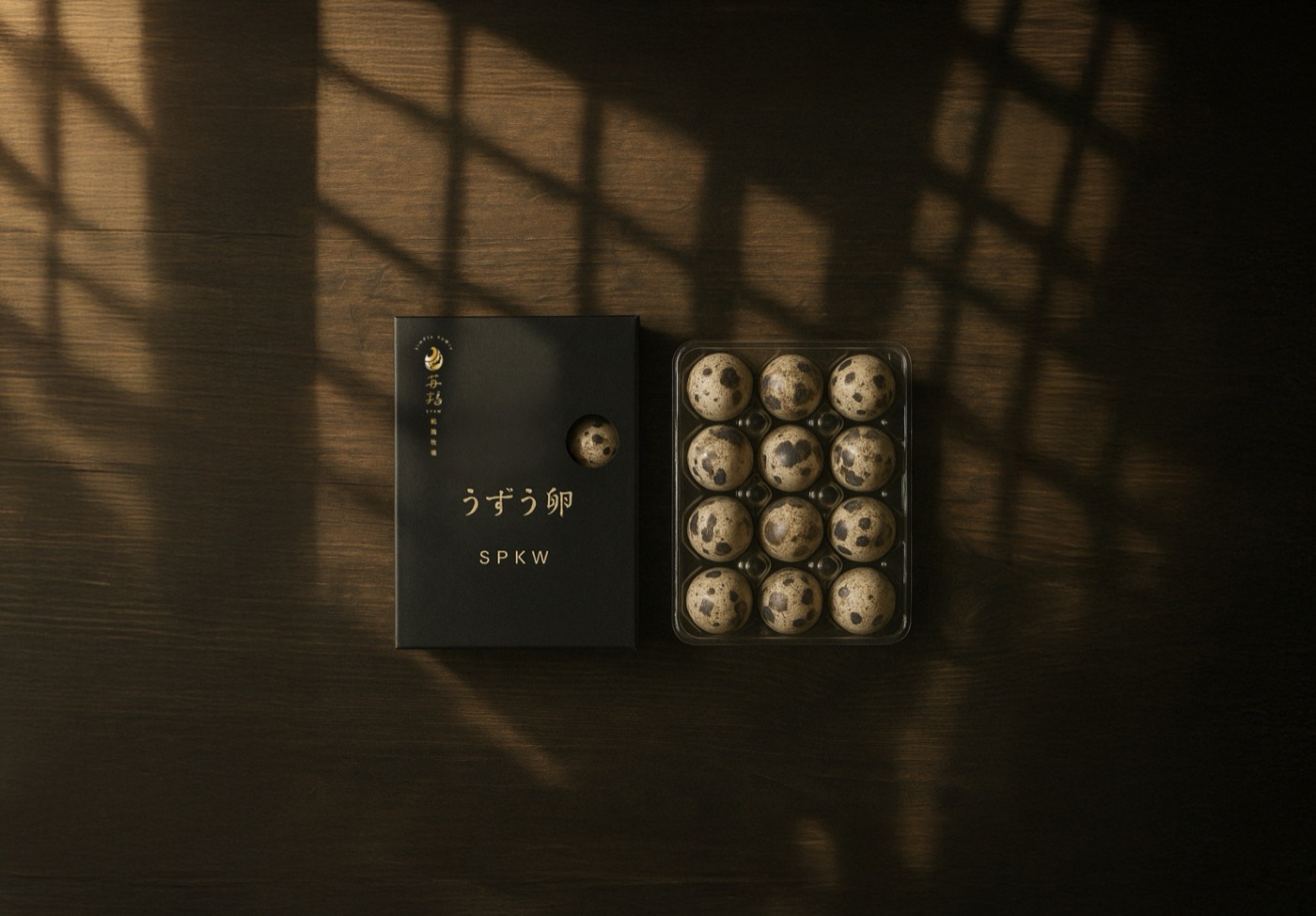

黑色紙盒與一盤鵪鶉蛋。下一批要加印、要換一家印刷廠、要改版，都會需要它。
交檔的時候，連同那一版的刀模圖一起收好，並寫上是哪一家、哪一個版本。 檔案怎麼收，我寫在設計師交檔之後。
常見問題
刀模圖是什麼
刀模圖是包裝攤平之後的結構圖，標出哪裡要裁切、哪裡要壓線折起、哪裡是黏合處與出血範圍。設計師照著它排版，印刷廠照著它做刀模，折起來才會是你要的盒子。
刀模圖是誰畫的
通常是印刷廠或盒廠提供，不是設計師畫的。因為紙的厚度、盒型與機台都會影響尺寸，由實際要生產的那一家提供最準。設計師的工作是照著它排版。
刀模圖上的線是什麼顏色
沒有全業界統一的顏色。每一家印刷廠的圖例不同，有的用粉紅色標刀模線、黑色標出血框。拿到刀模圖先看圖例，不要憑印象猜。
沒有刀模圖可以先開始設計嗎
可以先做方向與元素，但不要先排版。沒有刀模圖就不知道每一面多大、哪裡會被折到或黏起來，排好的版面拿到刀模圖之後常常要重來。
開始包裝設計之前，先做這三件事
第一，先決定要找哪一家印刷廠或盒廠，跟他要你那個盒型的刀模圖。
第二，拿到之後先看圖例，確認哪一種線是裁切、哪一種是壓線、出血要留多少。
第三，把刀模圖印出來折一個白樣，把商品放進去試。
問你一件事：你現在手上的包裝設計，是先有刀模圖，還是先有版面？
如果是先有版面，那現在就是跟印刷廠要刀模圖的時候。想確認你的展開圖哪裡會出事，跟我說一聲。
資料來源與說明
資料來源：健豪印刷〈完稿說明〉（版型下載與「請勿任意變更版型的開口方向」、刀模線與圖文分別群組一併送印、信封糊份建議先自行糊成確認、胸章小物「成品為粉紅線（刀模線），完稿請做至黑色線（出血框）」、數位貼紙出血一律 1.5mm）。Adobe InDesign 說明〈出血和印刷邊界區域〉（繁體中文版）。以上查閱日 2026-09-29。Google Suggest 觀察來自題目卡，實測日 2026-09-29。設計師拿到刀模圖之後的四步為設計端的慣例整理。
本文引用的線條顏色與出血尺寸來自個別印刷廠的公開說明，各廠不同，請以合作廠商提供的刀模圖與圖例為準。本文不含陳式設計的收費標準。
